DS55NS, DS55NSV金屬液紅外測溫儀, 800-2500°C
規格：DS55NS, DS55NSV
單位：
瀏覽次數：1347
性能標簽：
DS55NS金屬液測溫儀, DS55NSV金屬液紅外測溫儀, 800-2500°C, 鐵水, 銅水, 鋼水, 其它金屬液等, 波長0.55微米, 金屬液紅外測溫儀
產品詳細描述

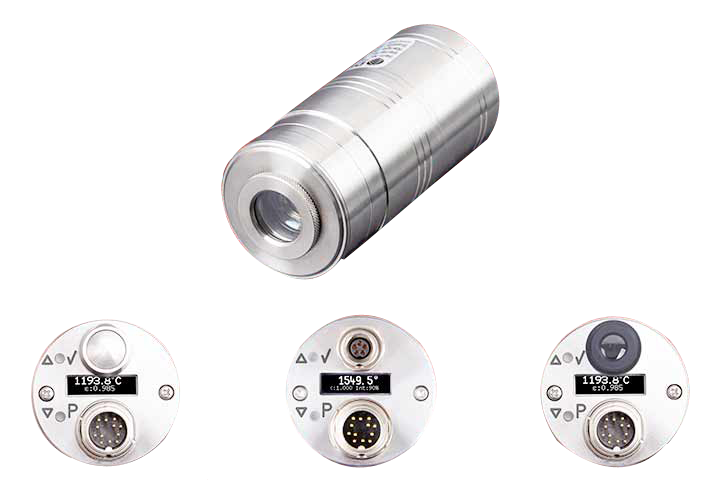

金屬液專用紅外測溫儀
金屬液測溫儀
DS55NS, DS55NSV, 800-2500°C
鐵水, 銅水, 鋼水, 其它金屬液等, 波長0.55微米
技術性能
| 技術數據 | ||
| 型號 | DS55NS | DS55NSV |
| 測溫范圍 | 800~2500°C | 800~2500°C |
| 800~2500°C | 1000~2500°C | |
| 子測溫范圍 | 在測溫范圍內可調， 最小跨度50°C | |
| 光譜范圍 | 0.55µm | |
| 光學系數 | 固定焦距(650, 2000, 4000)1，最小可測光斑直徑為3.5mm | |
| 距離系數 | 200:1 | |
| 測量誤差2 | 0.5 %測量值(°C) | |
| 重復精度 | 0.1%測量值(°C) | |
| NETD2 | 0.1°C | |
| 響應時間(t95) | 最小2ms，可調，可達100s | |
| 發射率 | 0.050~1.000， 可通過接口或測溫儀上的按鈕調整 | |
| 透過率 | 50 % ~ 100 % | |
| 存儲方式 | 最小值和最大值存儲，通過通信接口可調 | |
| 環溫補償 | 在測溫范圍內可調 | |
| 輸出信號 | 0/4~20 mA， 通過軟件調整，線性溫度 最大負荷: 500 Ω | |
| 通信接口 | 電隔離RS485接口，半雙工，最大115 kBd，數據通信協議 Modbus MTU | |
| 瞄準方式 | 激光瞄準 | 視頻瞄準 |
| 切換輸出/切換閾值 | 1 光耦繼電器, RLoad 最小48 Ω (電隔離)/在測溫范圍內可調 | |
| 軟件 | Windows®下PYROSOFT Spot，可選PYROSOFT Spot Pro | |
| 可調參數 | 通過通信接口或設備可調: 發射率、透過率、環溫補償、響應時間、數據存儲設置、子測溫范圍、切換輸出的切換閾值 | |
| 供電電源 | 24 VDC ± 25% | |
| 功耗 | 最大1.5 W (在切換輸出處無負荷) | |
| 運行溫度 | 0~70°C | |
| 存儲溫度 | –20~70°C | |
| 重量 | 約 600 g | |
| 外殼和尺寸 | 不銹鋼圓形外殼，帶插頭，長度 約105 mm, ∅ 50 mm | |
| 測試規則 | EN 55 011:1998, limit class A | |
| 防護等級 | IP65 符合 DIN EN 60529 和 DIN 40050 | |
| CE認證 | 遵守EU規則(EN 50 011) | |
| 供貨范圍 | DS55NS/DS55NSV, 操作手冊, 檢測單, 軟件PYROSOFT Spot, 無連接電纜(請單獨訂貨) | |
| 1 其它固定焦距可按要求定制，如220 mm, 200 : 1. 2 技術指標經過黑體爐標定, T環溫 = 23°C, t95 = 1 s. 3 噪聲等溫差。 | ||
附件一覽
| 附件：電氣、機械和光學附件1 | ||
| 連接電纜，12芯直插頭 | 長度: 2m， 5m， 10m， 15m， 20m， 25 m 或 30 m | |
| 視頻連接電纜 | 長度: 2m， 5m， 10m， 15m， 20m， 25 m 或 30 m | |
| 通信接口 | RS-485轉USB接口 | |
| 供電電源 | 24VDC，0.6A | |
| 安裝支架 | 可調 | |
| 空氣吹掃器 | 不銹鋼，吹掃空氣0.1~0.5Bar，無油 | |
| 水冷套 | 含空氣吹掃器，不帶安裝支架 | |
| 環形螺母 | 帶石英玻璃窗口 | |
| 帶藍寶石窗口 | ||
| 視頻適配器 | 視頻/USB | |
| TFT視頻監視器 | 3.5“ ，帶2米連接電纜(僅適用于DS55NSV) | |
| DHP1040 | 紅外測溫儀調整參數用的手持式編程器 | |
視頻瞄準附件
| 視頻瞄準技術數據 (DS55NVV) | |
| 視頻信號 | 復合視頻信號 約1Vss @ 75 Ω (電隔離, 視頻信號可以通過軟件解除) |
| 顏色規范 | PAL (B), 50 Hz (可選顏色規范 NTSC (M), 60 Hz) |
| 分辨率 | 1/3”微型視頻磁片 628 × 586 像素 (可選NTSC: 510 × 496 像素) |
| 曝光控制 | 自動 |
| 可視視場 | 約為可調測量距離的8 % × 6 % (可選NTSC: 6.5 % × 5 %) |
| 日期/時間 | 實時時鐘，可存儲3天，通過軟件可調 |
| 持久圖像顯示 | 測量光斑處的瞄準標志 , 實測溫度, 發射率 |
| 可選圖像顯示 | 通過軟件: 序列號、設備名稱或用戶定義的正文(16位字符）、日期、 |
| 時間、溫度單位°C/°F, 12/24小時顯示 | |
德國DIAS紅外公司金屬液測溫儀一覽
集成式紅外測溫儀
1、方形、帶就地顯示器、多種瞄準方式的金屬液紅外測溫儀DS10NS、DS10NSV(800~2500°C)
2、圓形、無就地顯示器、多種瞄準方式的金屬液紅外測溫儀DS54NS、DS54NSV(800~2500°C)
3、圓形、帶就地顯示器、多種瞄準方式的金屬液紅外測溫儀DS55NS、DS55NSV(800~2500°C)
4、圓形、帶就地顯示器、多種瞄準方式的金屬液紅外測溫儀DS56NS、DS56NSV(800~2500°C)
便攜式紅外測溫儀
5、手持式、可視化彩色視頻瞄準的紅外測溫儀DS80NSV(800~2500°C)
