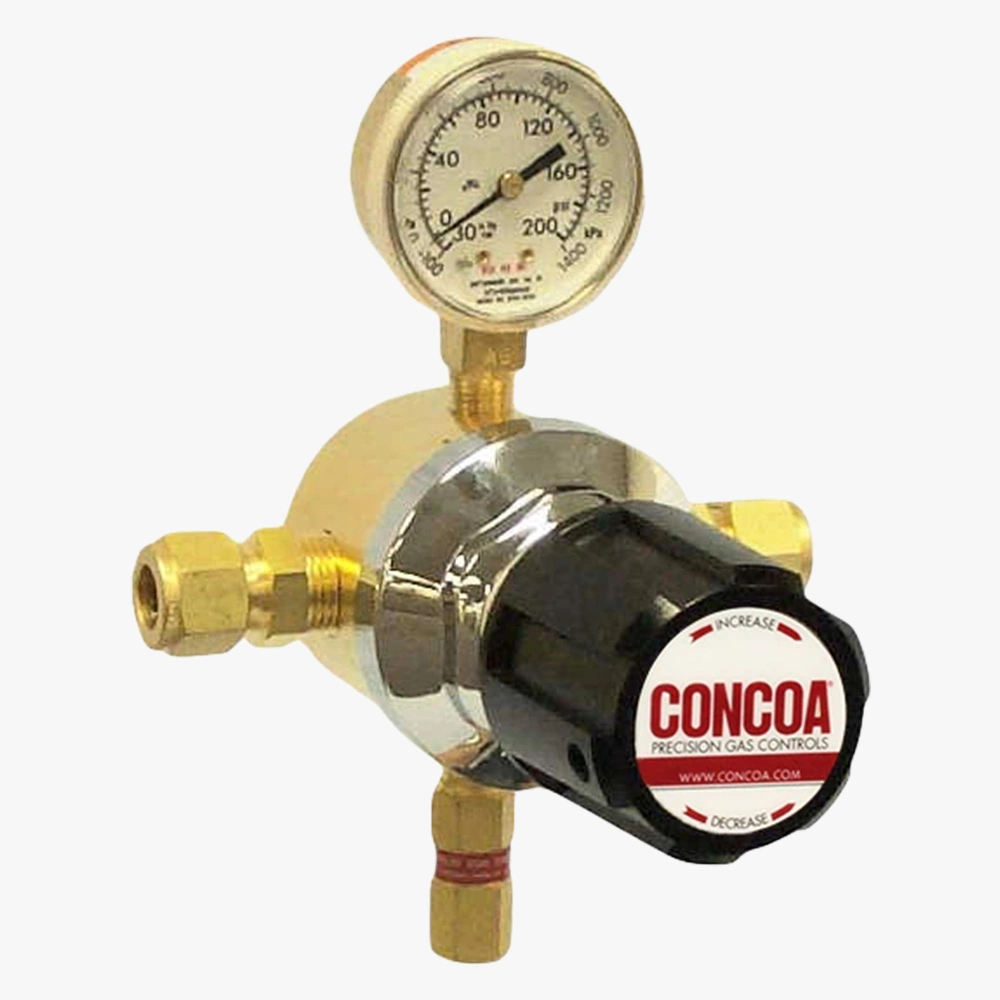

603系列管道調壓閥, 激光過程氣體
規格：高流量激光過程氣體管道調壓閥,
單位：臺
瀏覽次數：4655
性能標簽：
603系列管道調壓閥, 高流量激光過程氣體管道調壓閥, 最大入口壓力3000 PSIG , 最大出口壓力0~250PSIG , Cv = 1.0
產品詳細描述
603系列簡介和性能特點
603系列調壓閥用于管道的次級壓力控制， 控制壓力可達250 PSIG
- 高流量輸送調壓閥，ISOFLOW™閥座設計
- 40微米內置過濾器，限制氣體污染的可能性
- 平衡主閥座，減少衰減入口壓力波動
- 不銹鋼膜片，超高純設計
603系列材質
- 閥體：黃銅棒
- 閥帽：鍍鉻壓鑄鋅
- 閥座：PCTFE
- 過濾器：40微米316L不銹鋼濾網
- 膜片：316L不銹鋼
- 內部密封：PTFE
603系列技術指標
- 最大入口壓力：3000 PSIG
- 溫度范圍：-40~140°F (-40~60°C)
- 壓力表: 2” 直徑、黃銅
- 接口：½” FPT (入口/出口)，¼” FPT (壓力表)
- 氦氣泄漏率：1 x 10-8 scc/sec
- Cv ：1.0
- 重量：2.0 kg
- 可后面板安裝
應用
- 激光輔助氣體：空氣, 氮氣,和氧氣
- 小宗或大宗供氣系統
- 膜片系統輔助或激光束吹掃
- 氮氣和清潔干燥的空氣，需要大于1000 CFH
- 大宗激光束吹掃供氣：氮氣
- 激光焊接管道保護氣體：CO2, 氬氣, 氦氣
選型信息表
| 603 | A | B | C | D | 入口 |
| 系列 | 出口壓力 出口壓力表 | 入口壓力表 | 出口裝置 | 裝配/壓力表 | 入口接頭 |
|
1: 0~15PSIG 0~30PSIG |
0: 無 | 0:½” FPT接口 | 1: 右手側入口(PSI/kPa 壓力表) | 000:½” FPT | |
| 2:0~40PSIG 0~60PSIG | 1:½”不銹鋼管接頭 | 2: 右手側入口(BAR/PSI 壓力表) | M12:12mm不銹鋼管接頭 | ||
| 3:0~120PSIG 0~200PSIG | 2:12mm不銹鋼管接頭 | 6: 左手側入口(PSI/kPa 壓力表) | TF8:½” 不銹鋼管接頭 | ||
| 4:0~200PSIG 0~400PSIG | 7: 左手側入口(BAR/PSI 壓力表) | ||||
| 5:0~250PSIG 0~400PSIG | |||||
