DG48N系列 , 快速紅外溫度開關 , 低價格
規格：DG48N , 紅外溫度開關 , 熱金屬探測器 , 紅外開關
單位：臺
瀏覽次數：5632
性能標簽：
DG48N , 快速紅外開關 , 低價格，紅外溫度開關 , 波長1.4 ~ 1.8 μm , 切換溫度范圍 : 200 ~1800 °C
產品詳細描述
德國DIAS設計生產
低價格DG48N快速紅外溫度開關
低價格DG48N熱金屬探測器
主要特征
• 切換操作溫度范圍：200~1800 °C
• 切換溫度點可在紅外測溫儀上可調
• 非常快的切換時間(1 ms)
• 無電勢輸出(PhotoMOS繼電器)
• 不同的固定焦距
• 堅固的不銹鋼外殼
描述和應用
如果有一個熱目標在溫度開關DG48N的射線路徑上，一旦超過某個設定的溫度閾值，就激活切換操作。
溫度閾值(切換溫度點)可以在200~1800°C之間并在紅外測溫儀后部調整。切換時間僅僅1 ms。
由于有幾個固定焦距，溫度切換的射線路徑可以調整到最優，適合測量位置的幾何位置。
電氣切換信號為通過PhotoMOS光電耦合繼電器無電勢輸出。LED狀態顯示器發出狀態“switch on（已切換”信號。在紅外測溫儀上可設置L/H或H/L報警。
LED瞄準燈用于溫度切換開關的光學瞄準。該溫度切換開關用堅固的不銹鋼外殼 (IP 65) 封裝。
可選安裝支架、空氣吹掃器和水冷套等附件。
該溫度切換開關用于熱目標的檢測、計數或定位，如鋼鐵行業或鑄造。

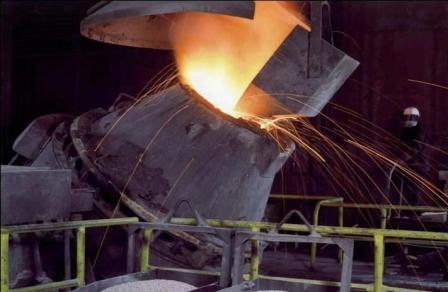

德國DIAS紅外溫度開關DG48N，用于鋼包紅外溫度切換計數。

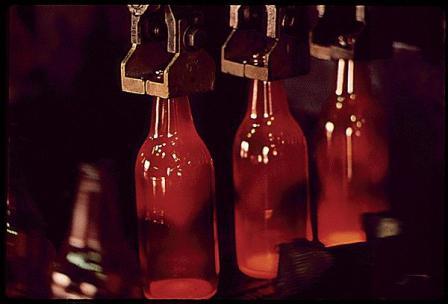

德國DIAS紅外溫度開關DG48N，用于啤酒瓶紅外溫度開關計數
技術指標
型號 DG48N
溫度范圍 200 ~1000 °C 250 ~1300 °C 350 ~1800 °C
切換范圍 在溫度范圍內可調，出廠設定，最小跨度 50 °C (訂貨時指定)
切換點 在切換范圍內可調 (發貨時出廠設置: 約在切換范圍的中間)
光譜范圍 1.4 ~ 1.8 µm
固定焦距 290、650、2000
切換時間 一般 1 ms
輸出 PhotoMOS 繼電器，最大 550 mA，最大 60 V，無電勢，H/L 或 L/H 切換，LED 狀
態顯示切換“ AimingLED 瞄準燈(綠)
供電電源 24 V DC ± 25 %,殘留紋波 500 mV
耗電 約 0.3 W
操作溫度 0 ~70 °C
存儲溫度 –20 ~70 °C
重量 約 450 g
尺寸 螺紋 M40 × 1.5, 長度 125 mm
外殼 不銹鋼，帶插頭
防護等級 IP 65 (符合 DIN EN 60529 與 DIN 40050)
CE 認證 符合 EU 規則
供貨范圍 DG48N, 操作手冊，2 個安裝螺母，5m5芯連接電纜，其它電纜長度按要求定制。
光學系數
| 光學系數 290 (聚焦點 a = 290 mm 測量距離), 光圈 ∅ D = 11.8 mm | ||||||||||||
| 測量距離 a [mm] | 0 | 100 | 200 | 290 | 400 | 500 | 600 | 800 | 1000 | 1500 | 2000 | 4000 |
| 測量視場 M [mm] | ||||||||||||
| DG48N (200~1000°C) | 11.8 | 9.3 | 6.8 | 6.6 | 10.7 | 16.3 | 21.9 | 33.2 | 44.4 | 72.5 | 101.0 | 213.0 |
| DG48N (250~1300°C) | 11.8 | 8.8 | 5.7 | 3.0 | 8.6 | 13.7 | 18.8 | 29.0 | 39.2 | 65.0 | 90.0 | 192.0 |
| DG48N (350~1800°C) | 11.8 | 8.2 | 4.7 | 1.5 | 6.5 | 11.1 | 15.7 | 24.9 | 34.1 | 57.0 | 80.0 | 172.0 |
| 光學系數 650 (聚焦點 a = 650 mm 測量距離), 光圈 ∅ D = 10.8 mm | ||||||||||||
| 測量距離 a [mm] | 0 | 100 | 200 | 300 | 400 | 500 | 650 | 800 | 1000 | 1500 | 2000 | 4000 |
| 測量光斑直徑 M [mm] | ||||||||||||
| DG48N (200~1000°C) | 10.8 | 10.7 | 10.6 | 10.4 | 10.3 | 10.2 | 10.0 | 14.8 | 21.2 | 37.2 | 53.0 | 117.0 |
| DG48N (250~1300°C) | 10.8 | 10.1 | 9.5 | 8.8 | 8.2 | 7.5 | 6.5 | 10.5 | 15.8 | 29.1 | 42.0 | 96.0 |
| DG48N (350~1800°C) | 10.8 | 9.7 | 8.6 | 7.4 | 6.3 | 5.2 | 3.5 | 6.8 | 11.2 | 22.2 | 33.0 | 77.0 |
| 光學系數 2000 (聚焦點 a = 2000 mm 測量距離), 光圈 ∅ D = 10.6 mm | ||||||||||||
| 測量距離 a [mm] | 0 | 100 | 200 | 300 | 400 | 500 | 650 | 800 | 1000 | 1500 | 2000 | 4000 |
| 測量光斑直徑 M [mm] | ||||||||||||
| DG48N (200~1000°C) | 10.6 | 11.6 | 12.5 | 13.5 | 14.5 | 15.5 | 16.9 | 18.4 | 20.0 | 25.2 | 30.0 | 71.0 |
| DG48N (250~1300°C) | 10.6 | 11.1 | 11.6 | 12.1 | 12.6 | 13.0 | 13.7 | 14.4 | 15.3 | 17.7 | 20.0 | 41.0 |
| DG48N (350~1800°C) | 10.6 | 10.6 | 10.6 | 10.5 | 10.5 | 10.5 | 10.4 | 10.4 | 10.3 | 10.2 | 10.0 | 21.0 |
